Carta de Saída de 4 relés CFP763

CFP Carta de Saída de 4 relés B

Um dispositivo de expansão de sistema opcional para uso com Painéis de Incêndio de Zona 2-8 CFP Standard ou Painéis de Incêndio de Zona 2-8 CFP AlarmSense.
Fornece quatro saídas de relé sem tensão controladas por painel (reset, falha, aux. Fogo e remoto) e oito saídas por relé de zona.

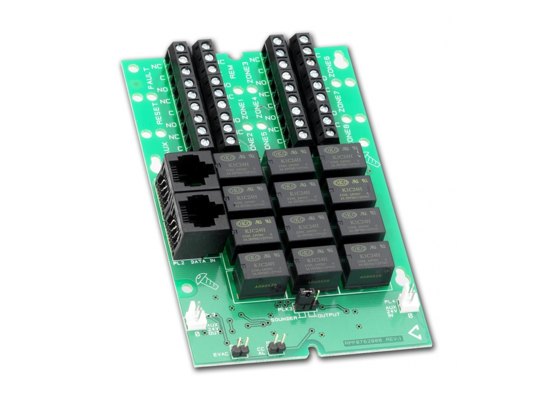

O PCB é montado dentro do painel de incêndio do CFP.
O relé de reinicialização está ativo durante o ciclo de redefinição do painel.
O relé de falha está ativo em qualquer condição de falha. Este relé é à prova de falhas e normalmente energizado – se a energia for removida do painel, o relé mudará para produzir um sinal de falha.
Aux. O relé de incêndio está ativo em uma condição de alarme, desde que todos os atrasos relevantes tenham expirado.
O relé remoto está ativo durante qualquer condição de alarme, desde que todos os atrasos relevantes tenham expirado.
Os relés de saída por zona mudarão quando a zona correspondente estiver em alarme (sujeito a certas condições – para obter detalhes completos, consulte as instruções, download abaixo).
As saídas NÃO são projetadas para alternar as tensões principais.
